Пример создания простого "РЕЛЕ" для "Умный Дом" на основе ESP8266.
Сперва
была идея, а не сделать ли... и понеслось...

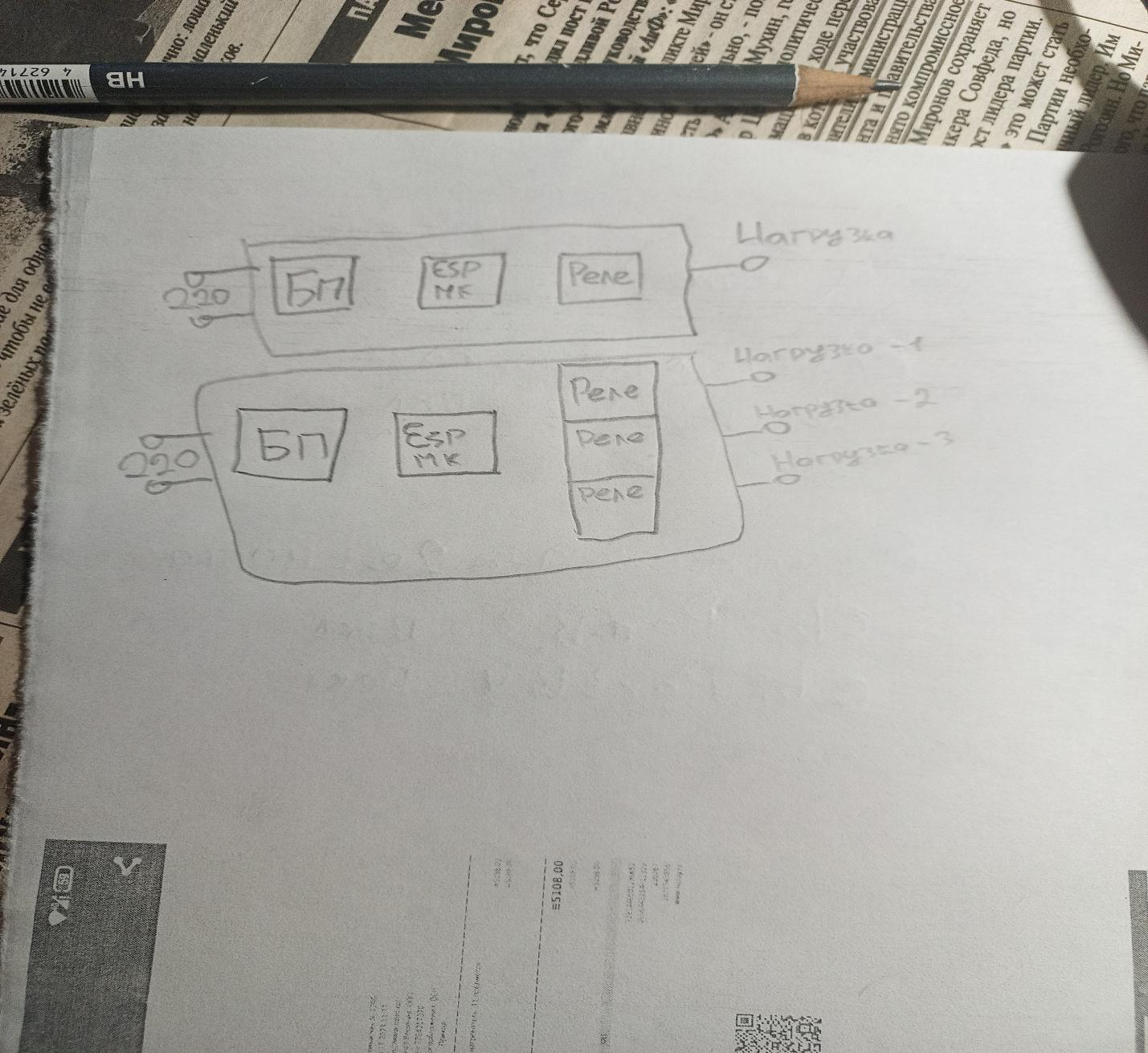

Как всегда не обошлось пусть и минимальной
но БЛОК-схемы:

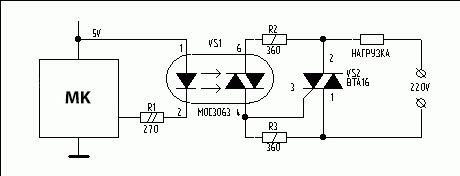

Далее схема включения Симистора и
управляющего «Оптрона» симисторной-оптопары:

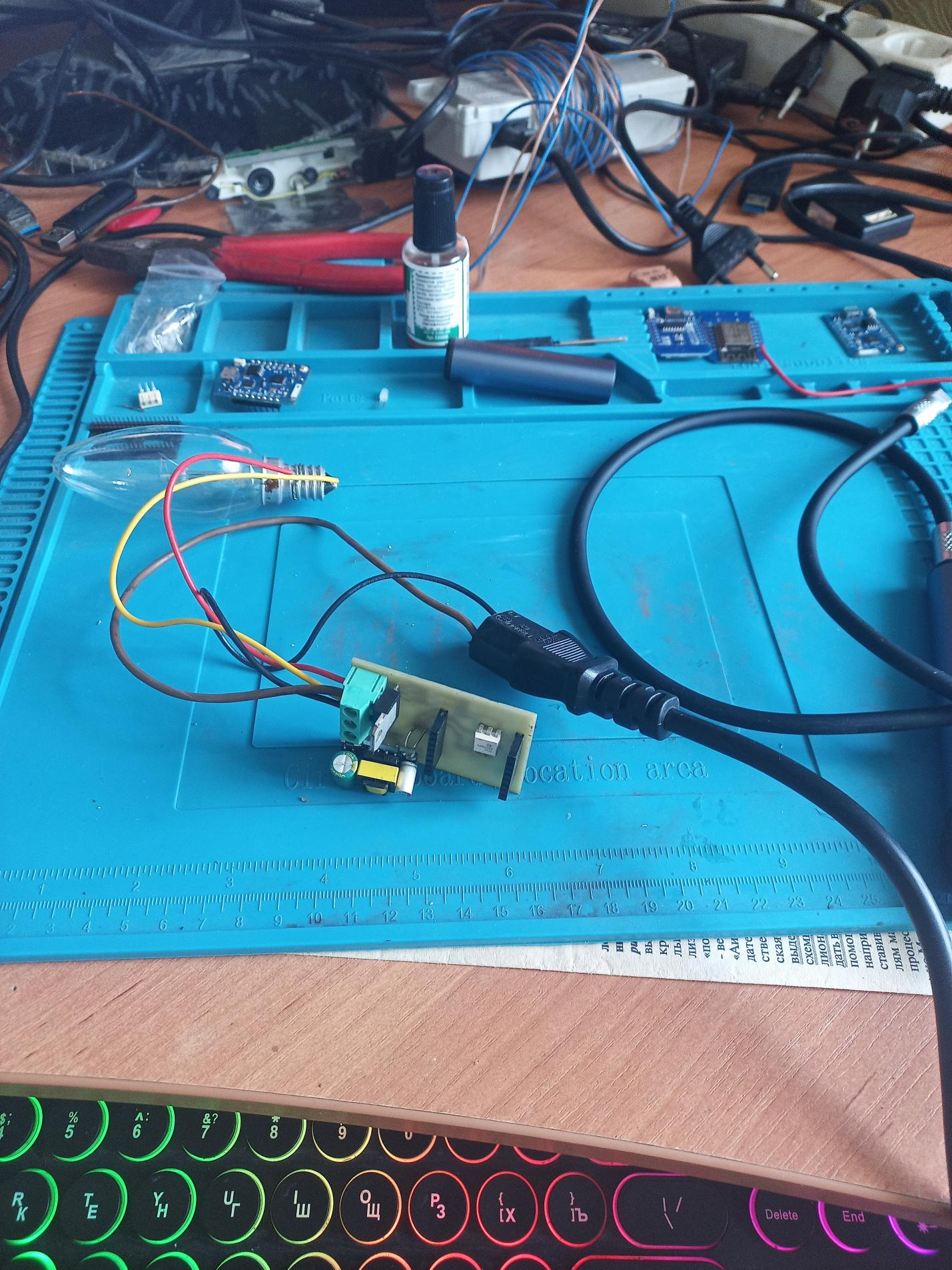

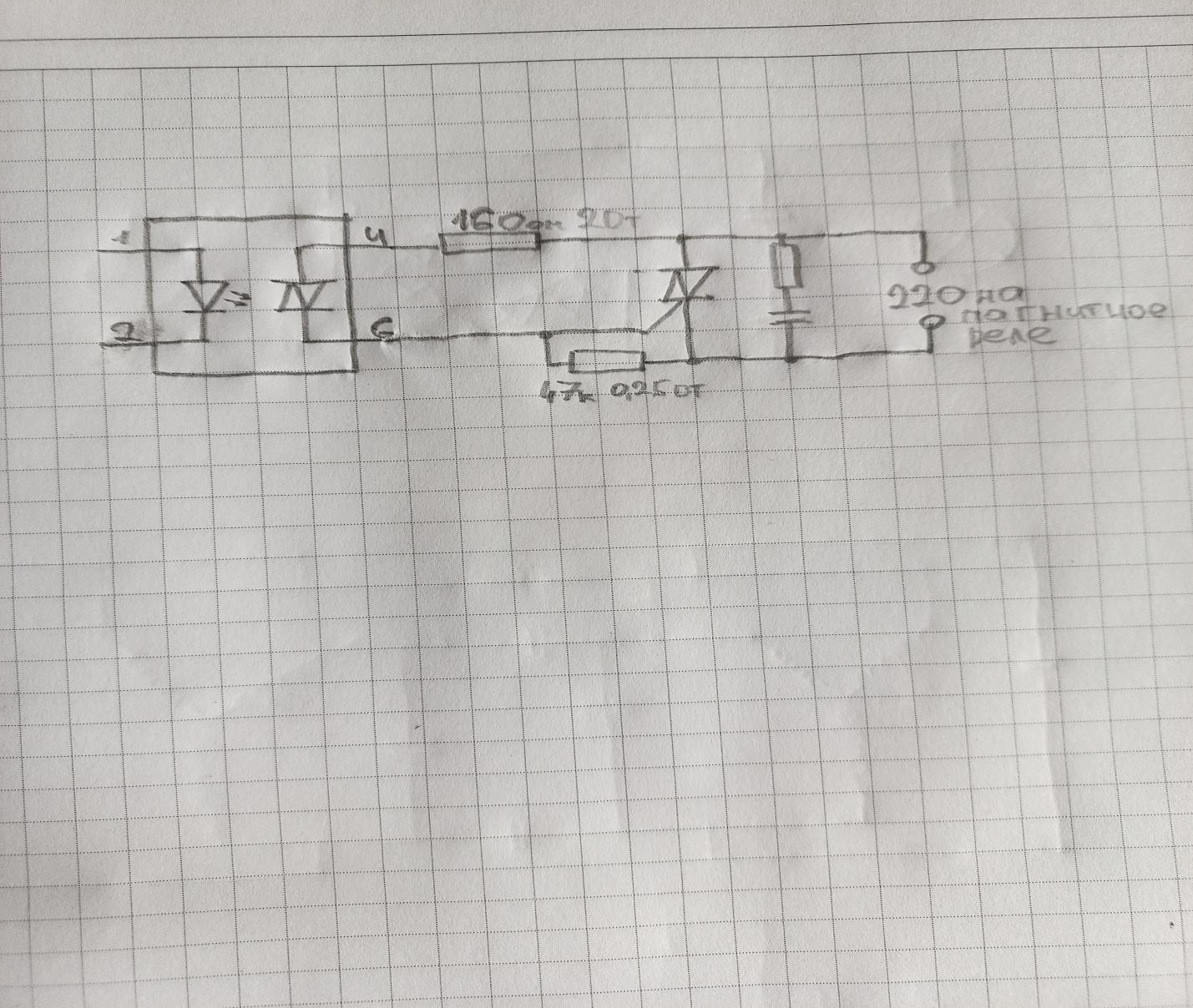

Но собрано вот так:
Сказано сделано... Далее процесс создания
схемы и модели печатной платы(в screenshot и фотографиях):

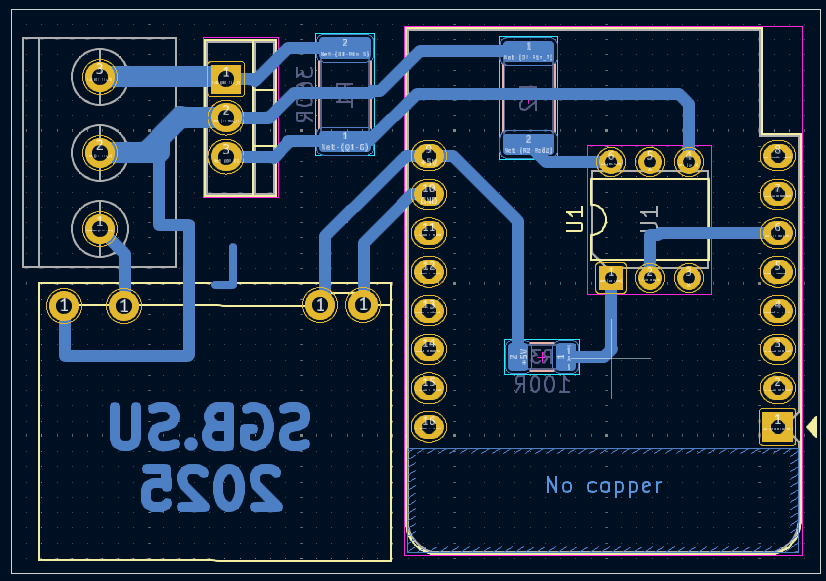

Одно канальное реле схема(выше) и набросок
печатной платы(ниже):
Всё не так уж и страшно, как может
показаться на первый взгляд =)

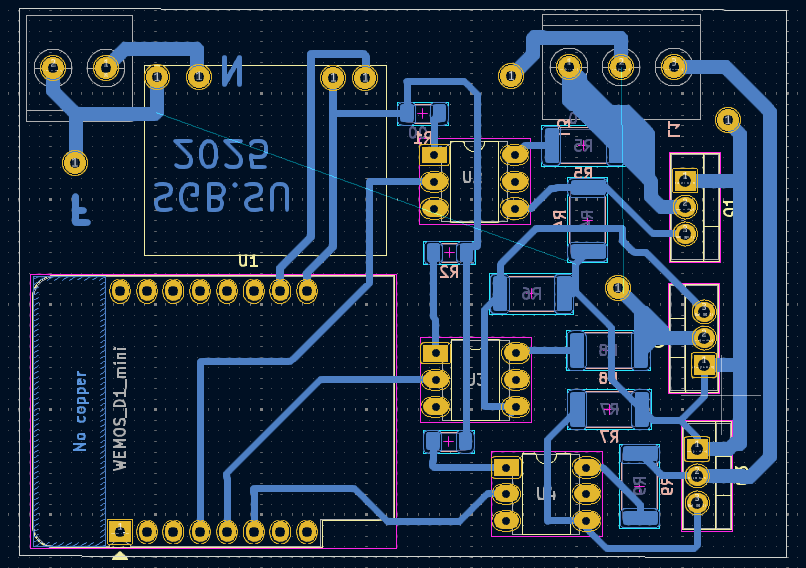

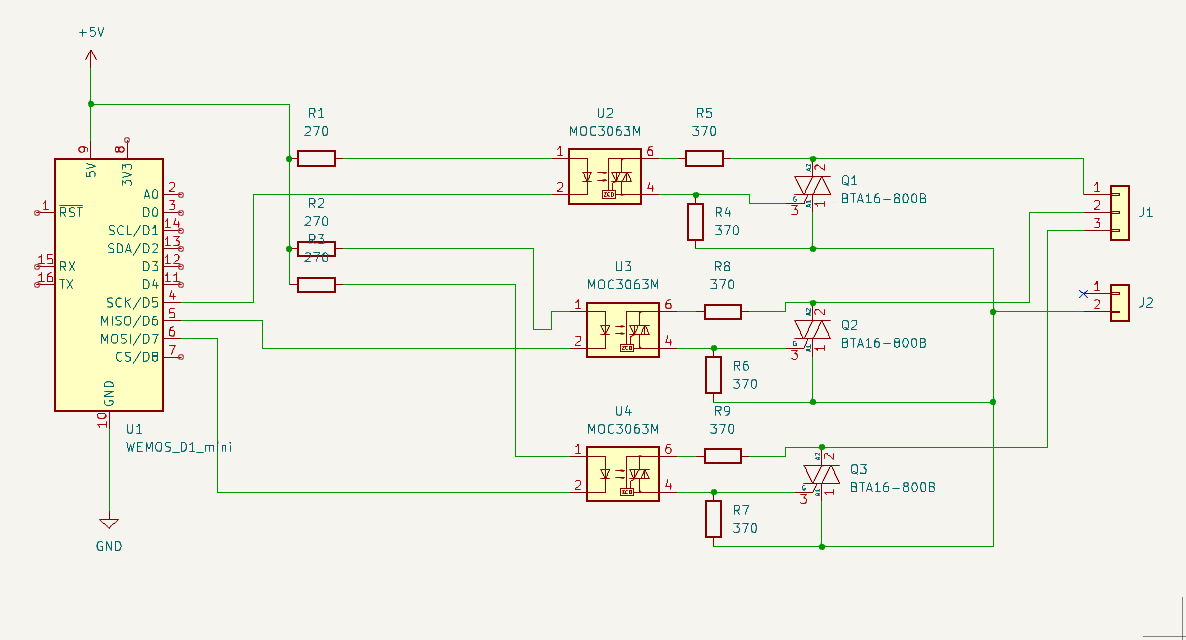

Схема и чертёж
платы, трёхканального реле:
Немного запутаннее, но принцип тот-же.
Распаковка, компоновка и снятие размеров
с деталей и модулей.

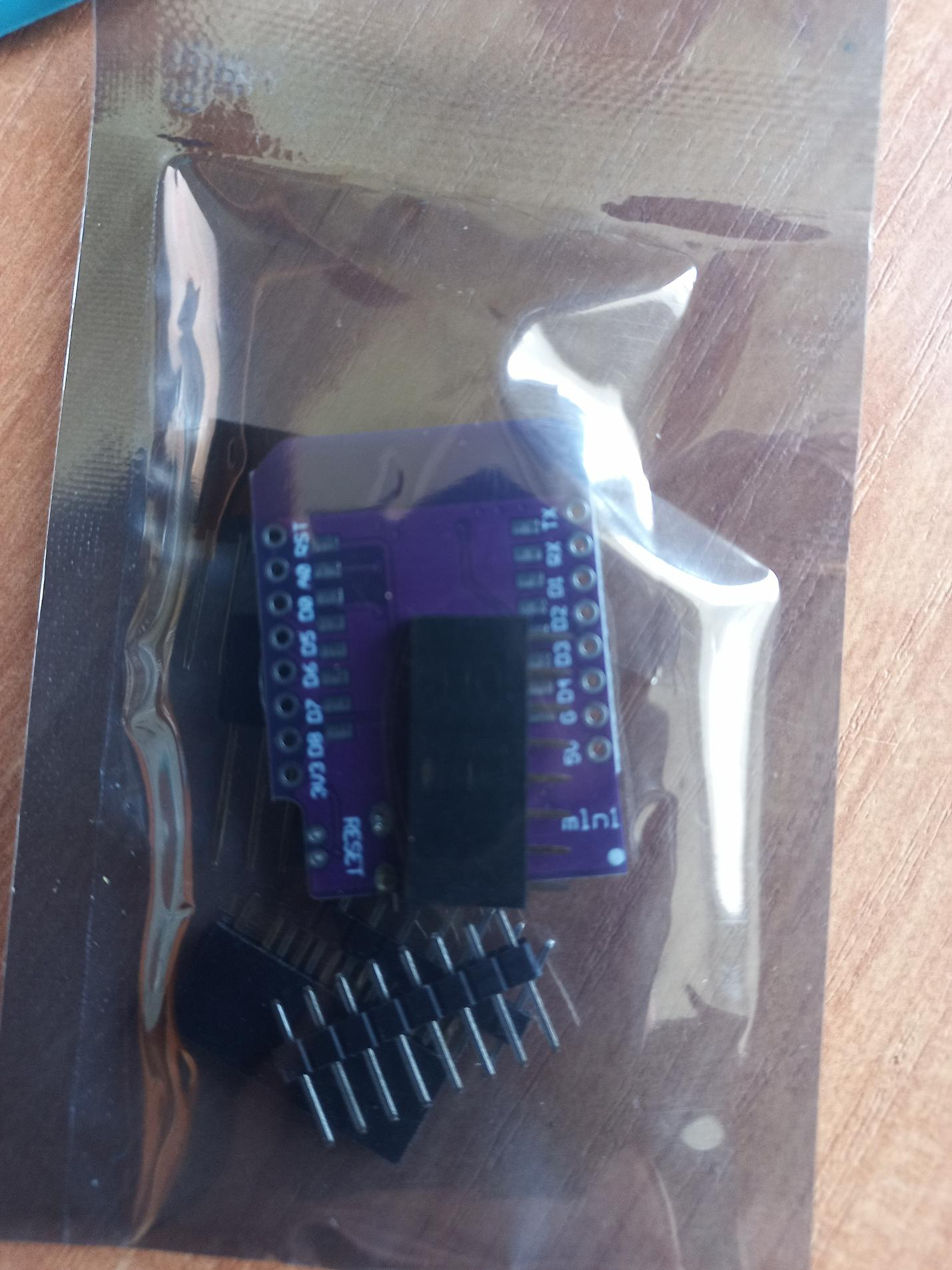

Не обошлось и без сюрпризов, на присланной
плате ESP, не
оказалось самой ESP:

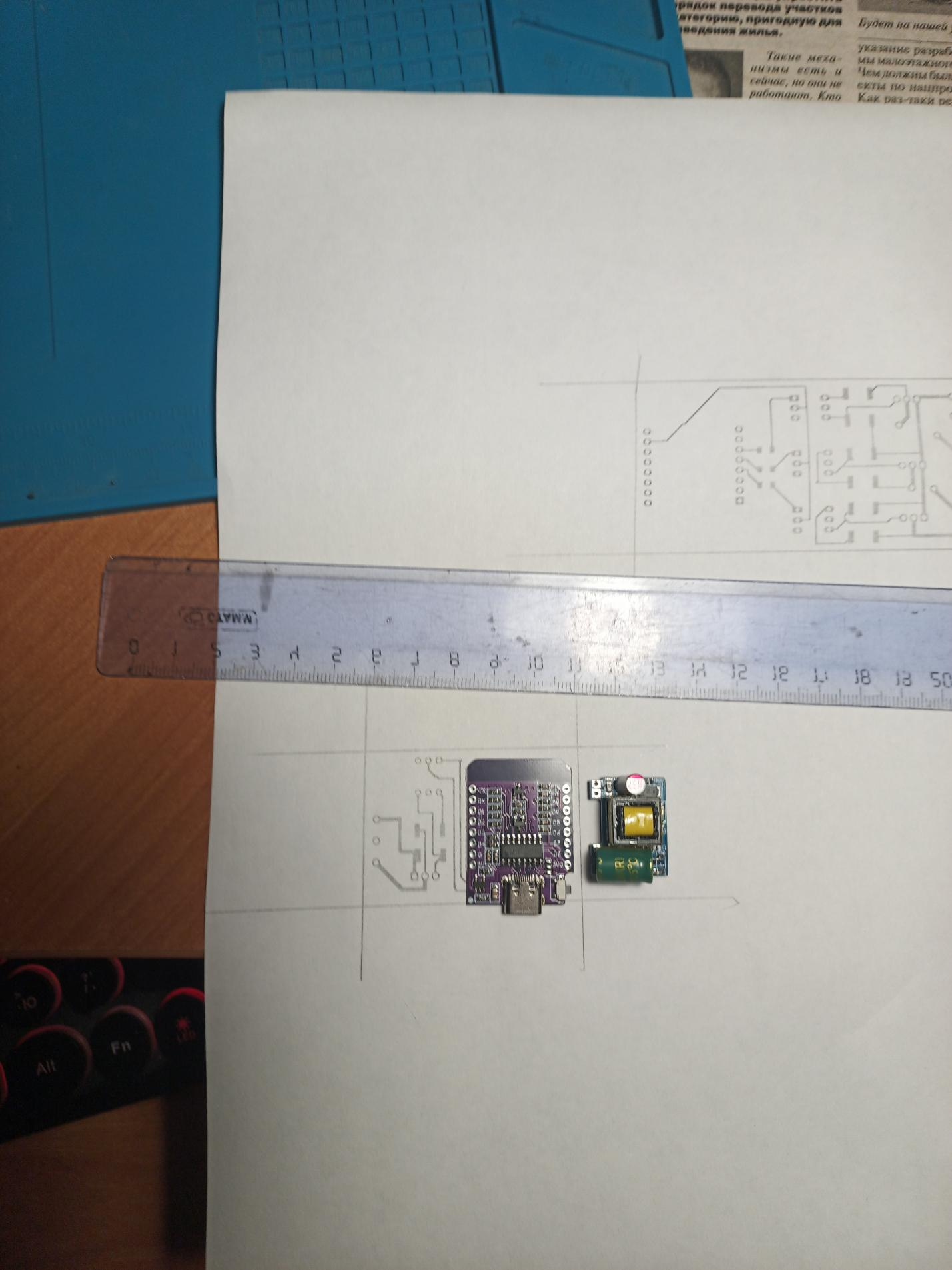

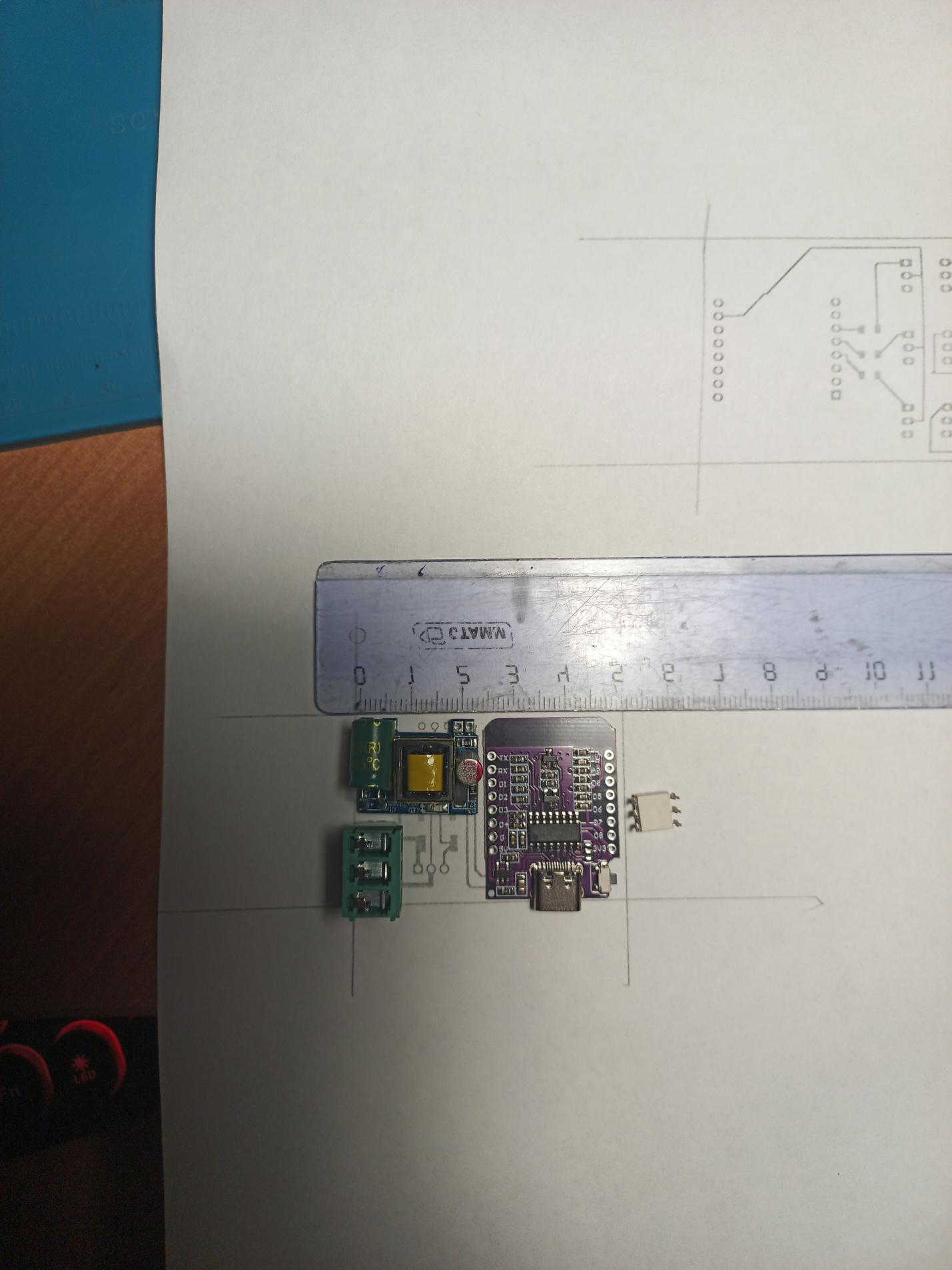

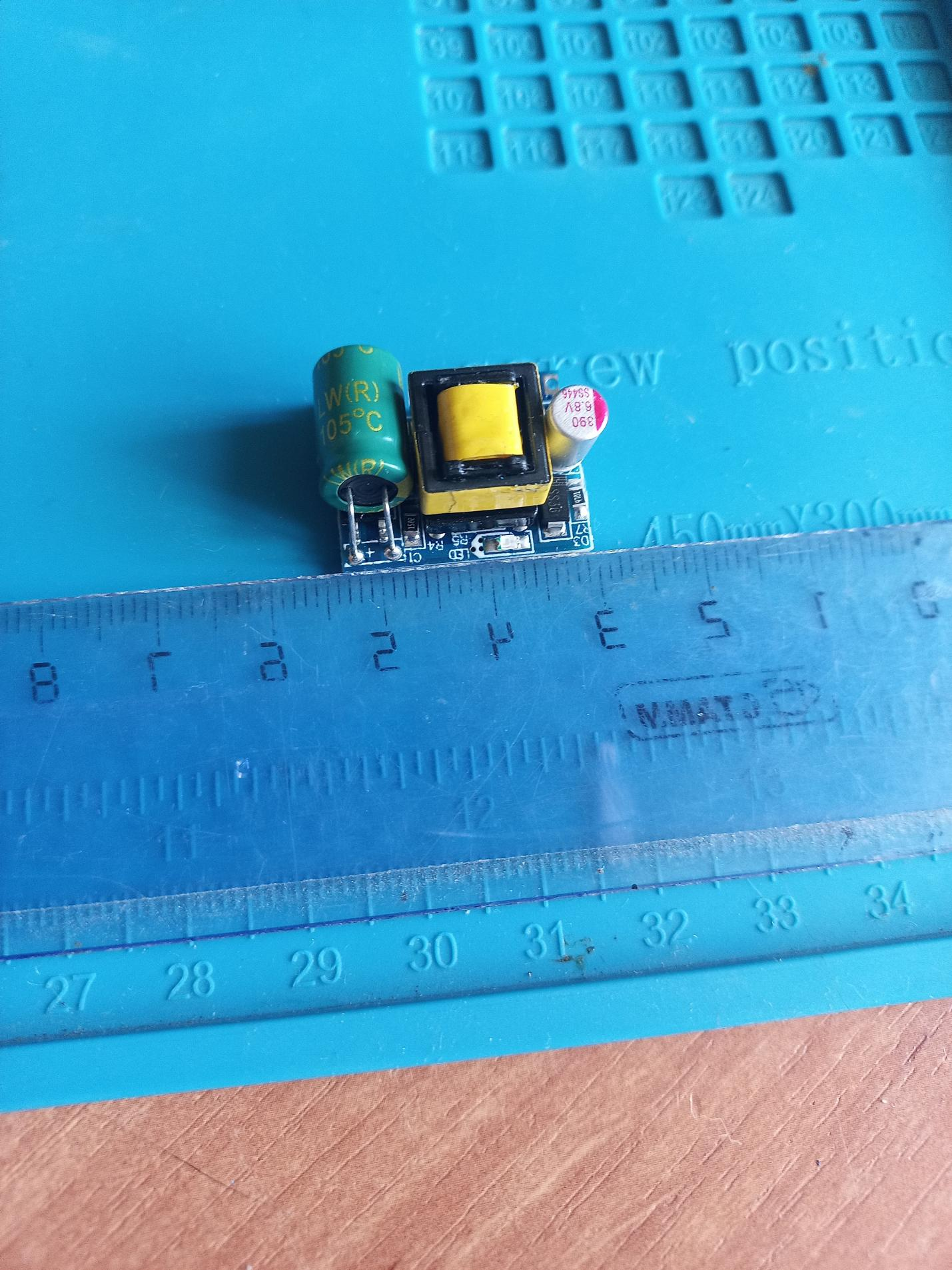

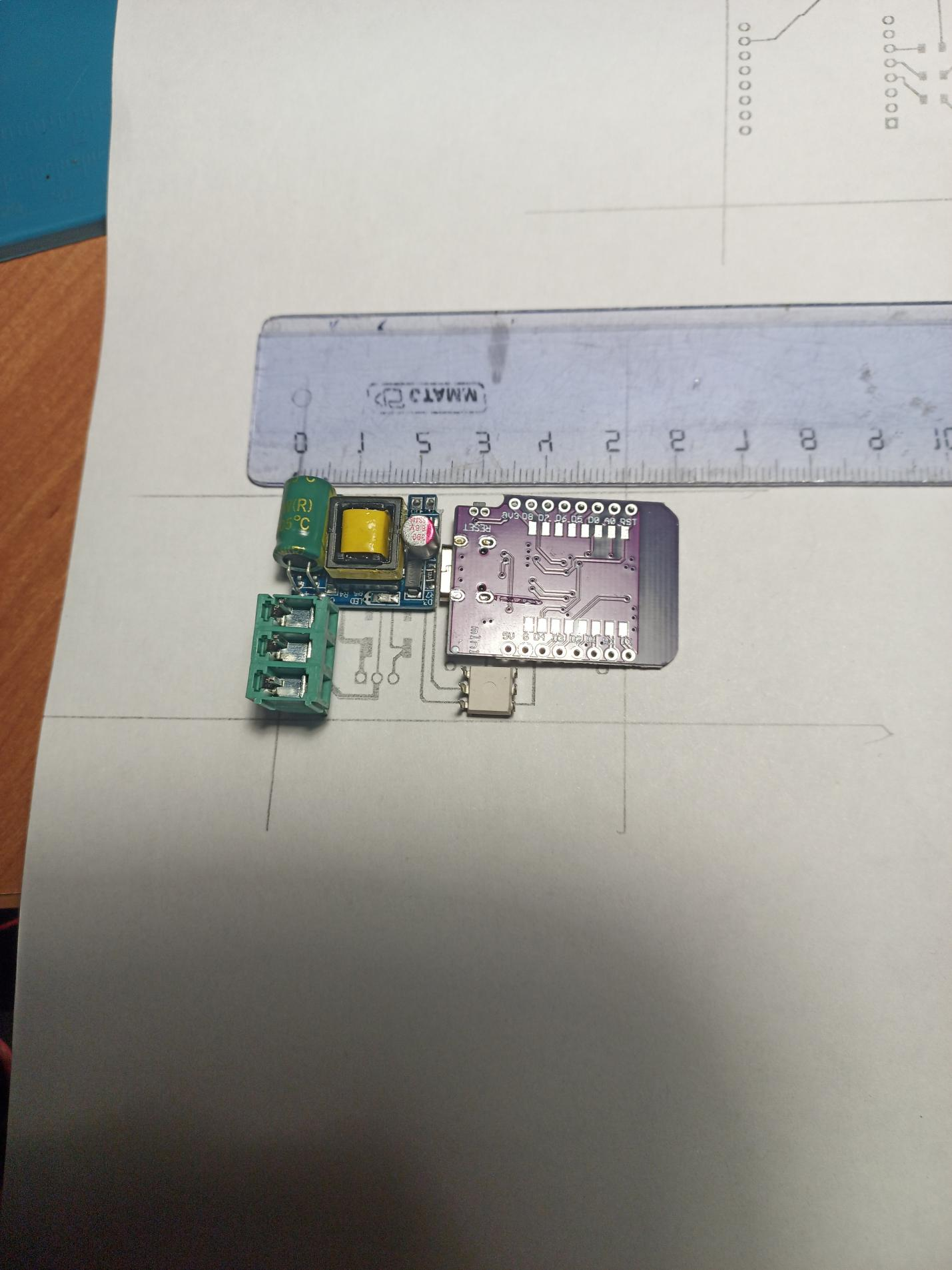

Снятие размеров:

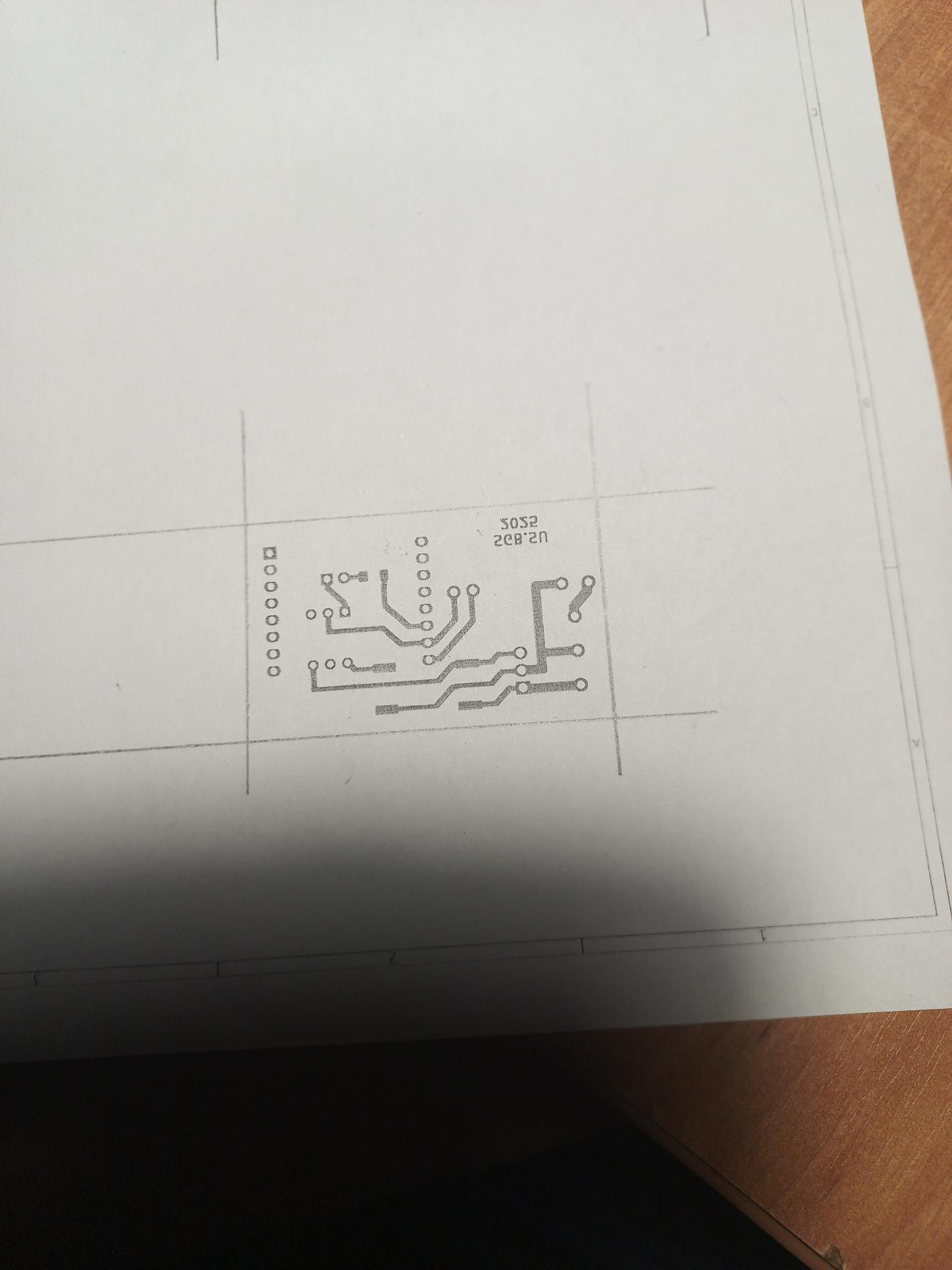

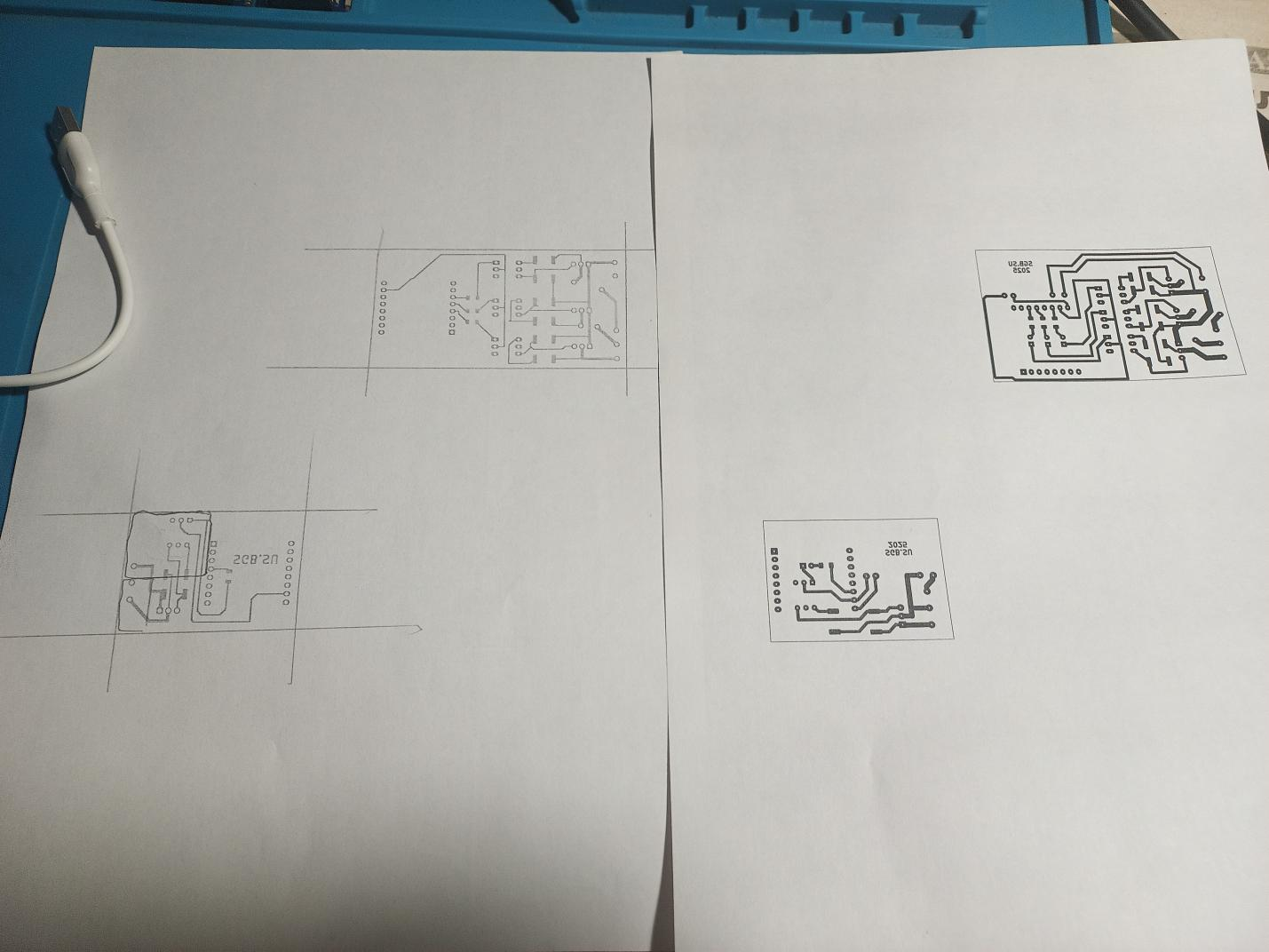

Распечатка рисунка печатной платы:

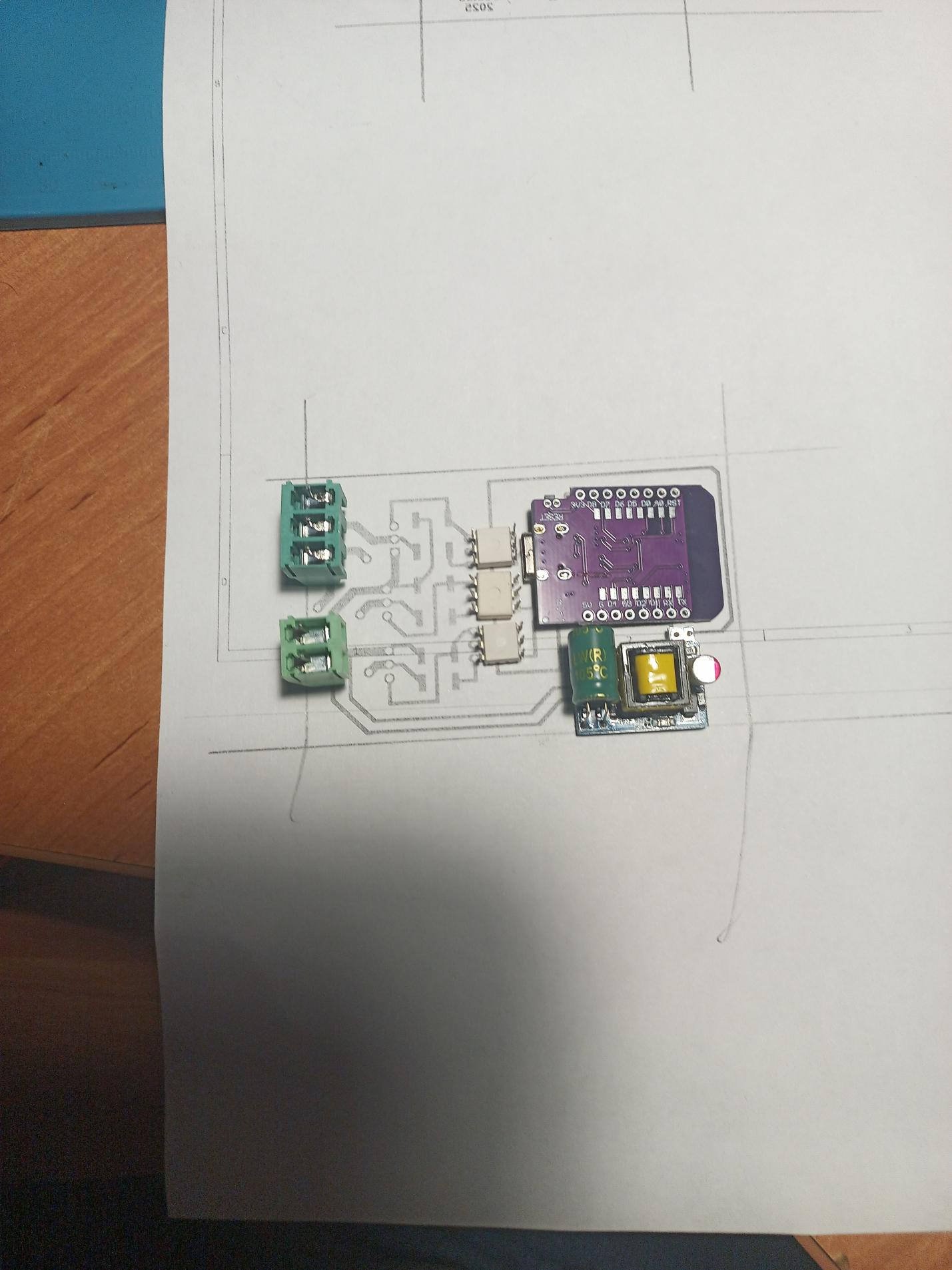

Для компоновки всего девайса, ну как
без этого? =))
Достал из закромов два модуля – ESP,
как потом выяснилось
бракованные, претензии
предъявлять некому, брал три года
назад...
Купил и заменил картридж в принтере,
стало по интереснее =))

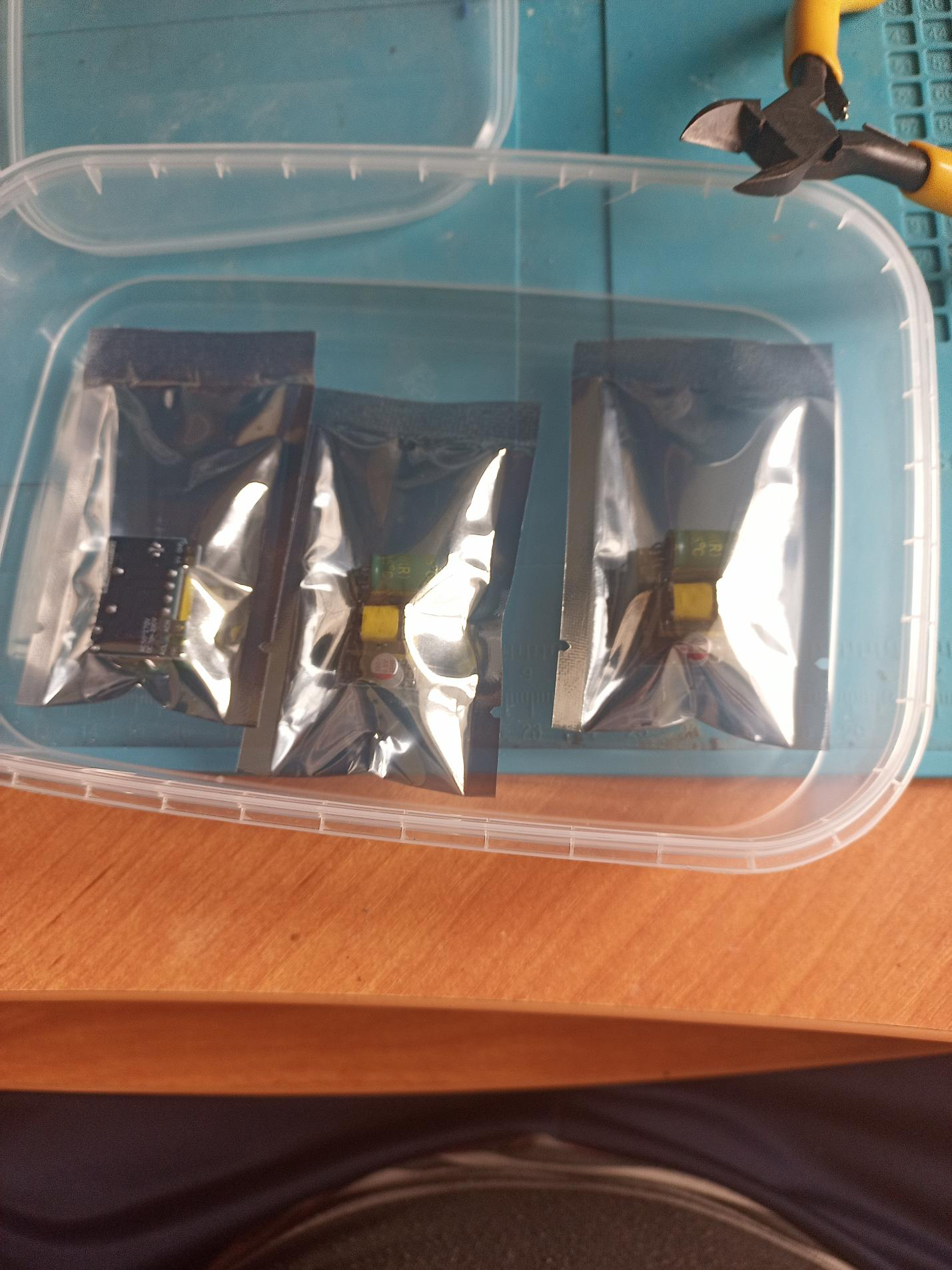

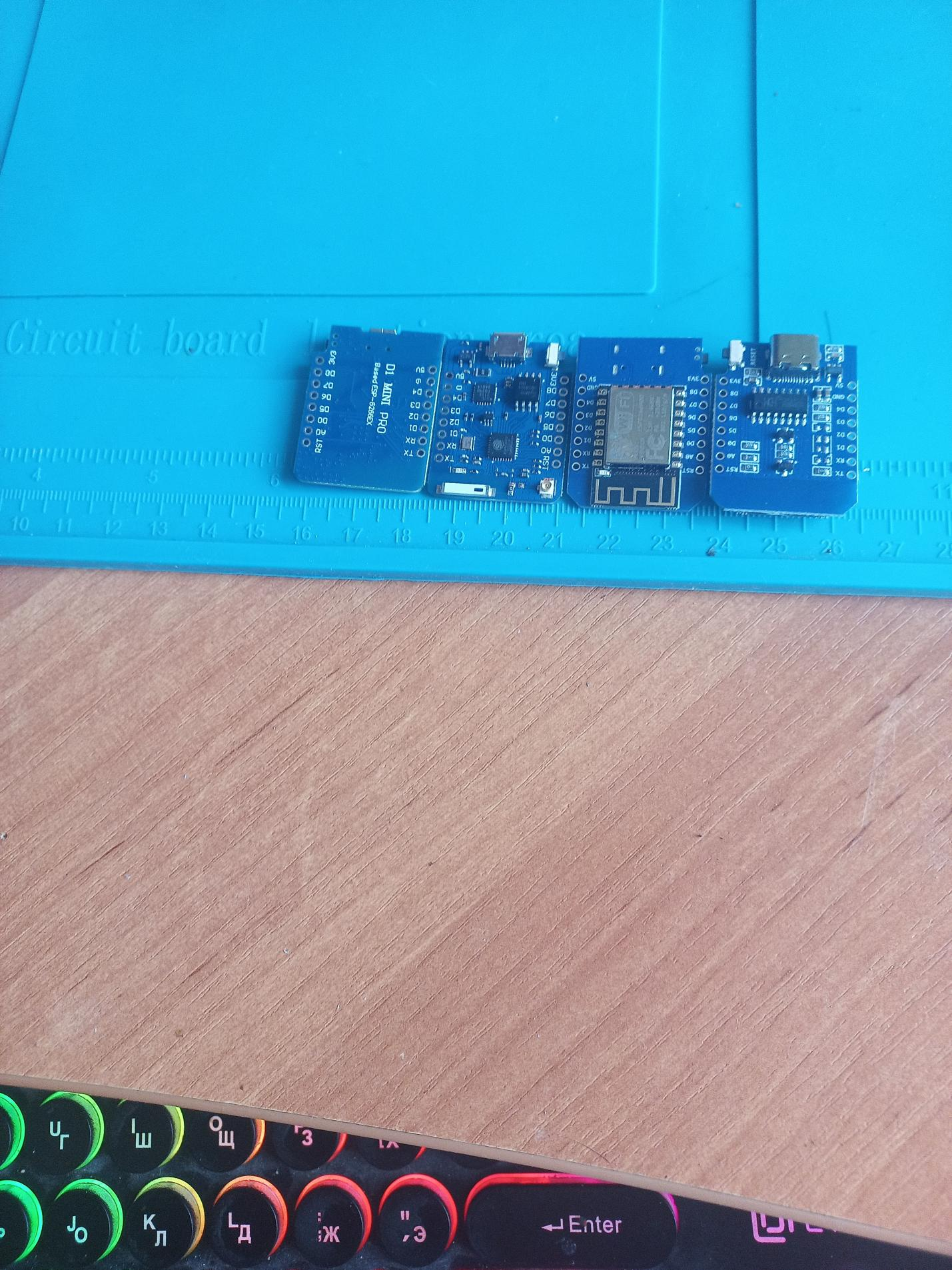

Тем временем пришли новые микроконтроллеры..
=))
Пробные запуски, что-б понять,
не прислал ли китаец брак(Видео):
И процесс пошёл веселее, далее создание
печатной платы:
Что только не делал,так и не добился
полного прилипания тонера к меди, местами
липнет так что отвёрткой не отодрать,
а местами отваливается сам... Но «Терпенье
и Труд всё перетрут»:

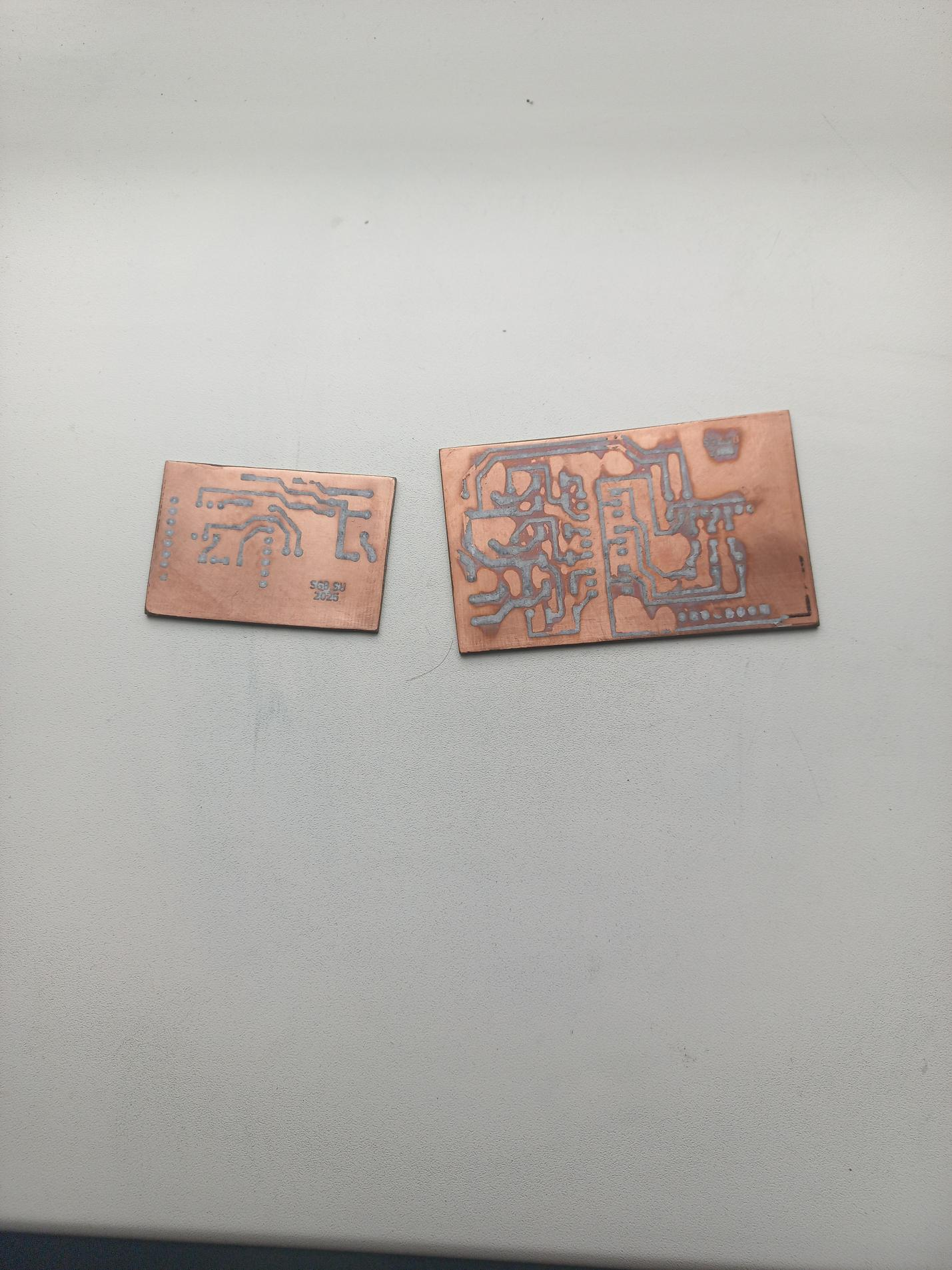

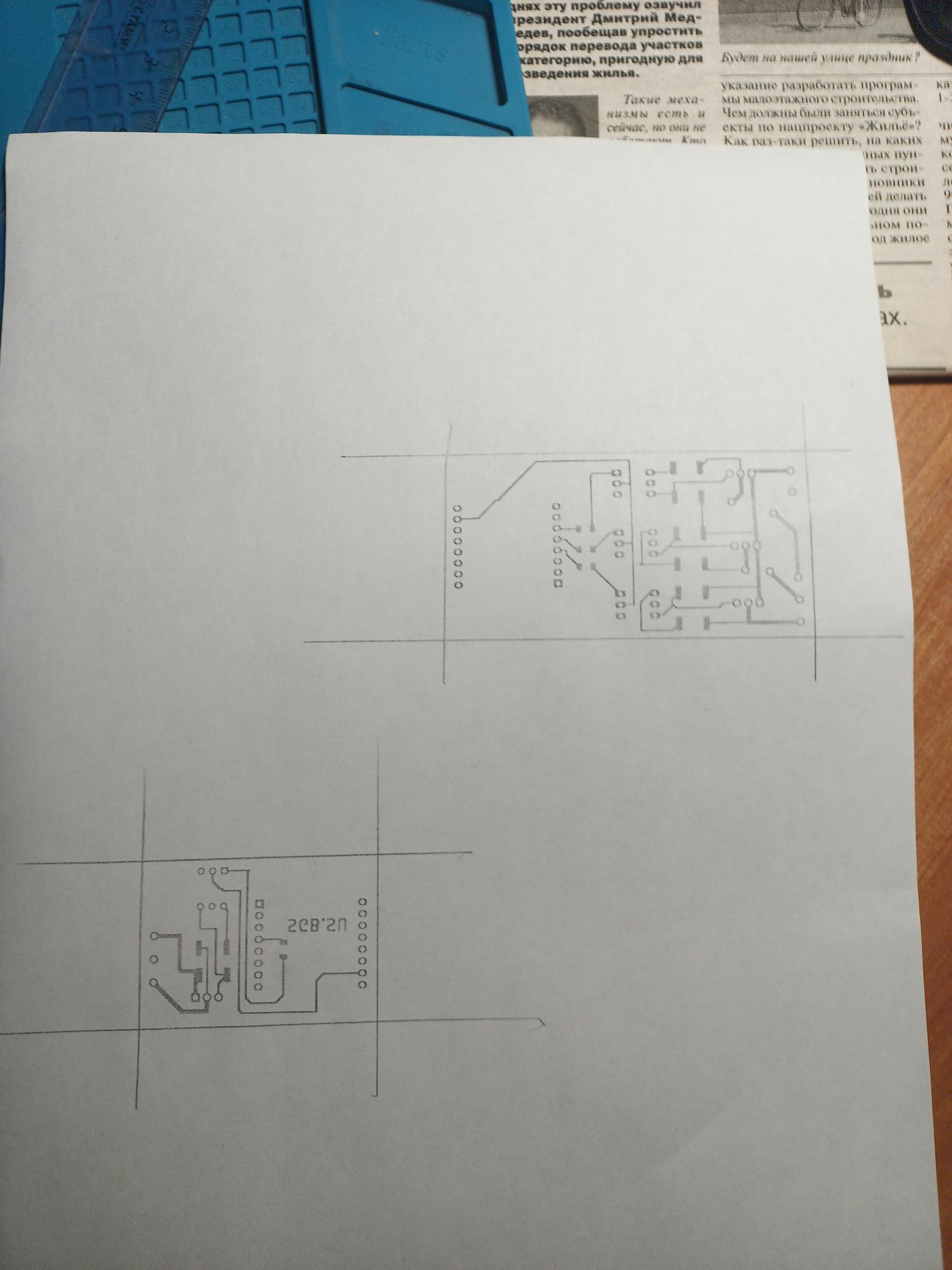

Вот приемлемый результат(не достающее
дорисовать перманентным маркером))
Процесс отделения бумаги, ничего сложного
вода и мозоль на пальце)):

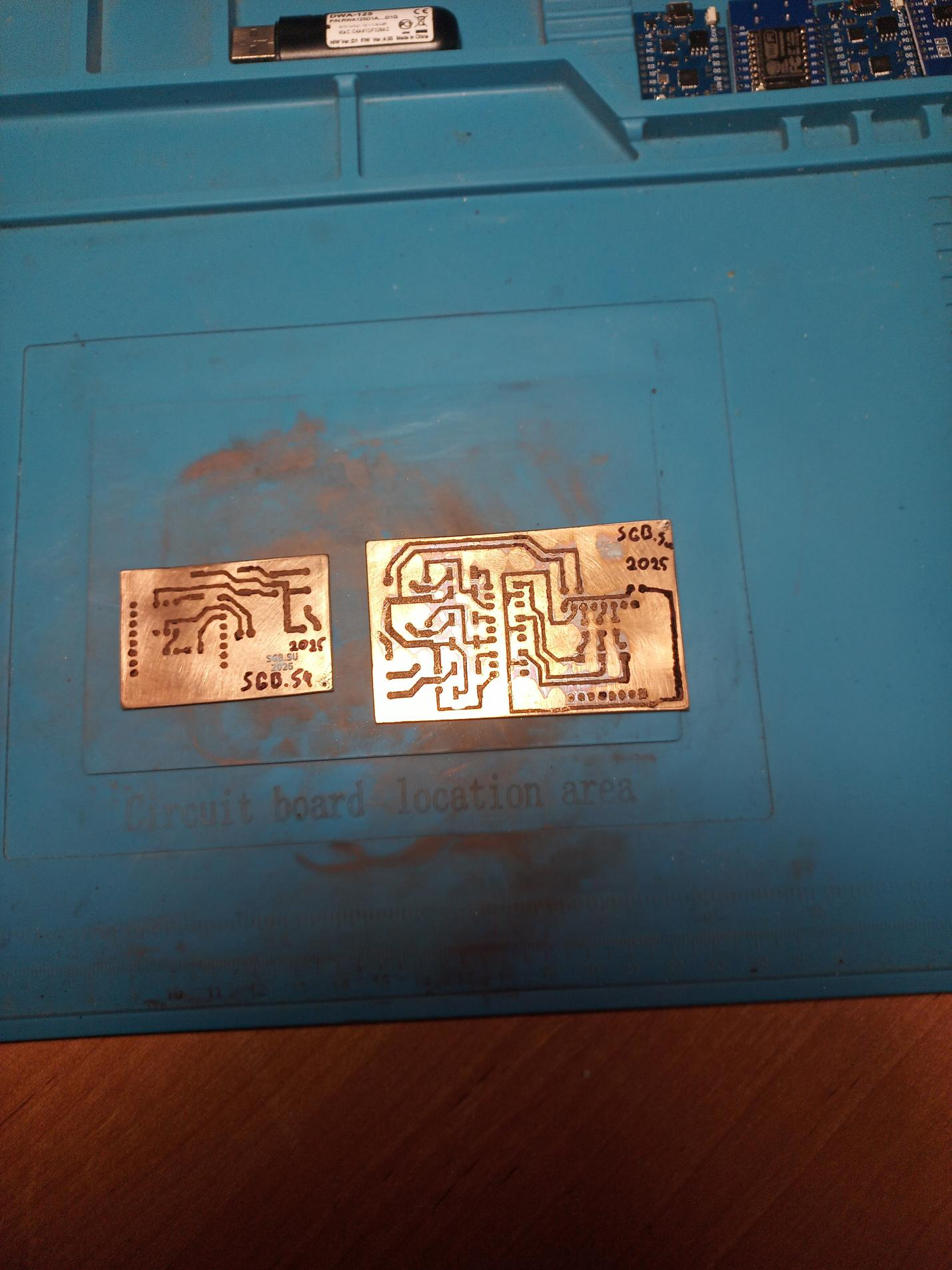

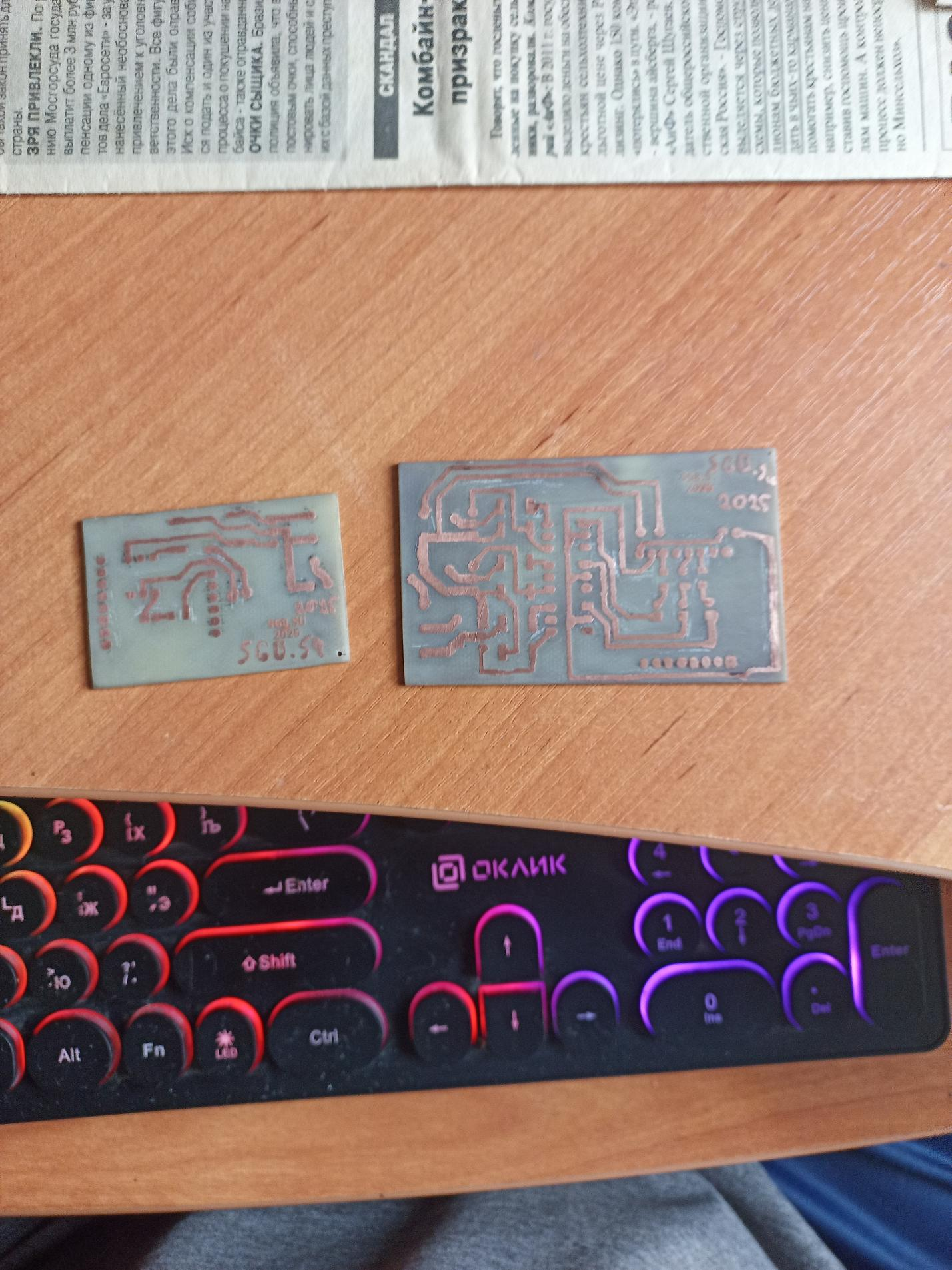

Результат который более или менее
устроил:
Обвёл всё маркером:
Заготовки погружены в раствор «хлорного
железа», та ещё грязнуля, пользоваться
аккуратно, иначе потом трудно отмыть...

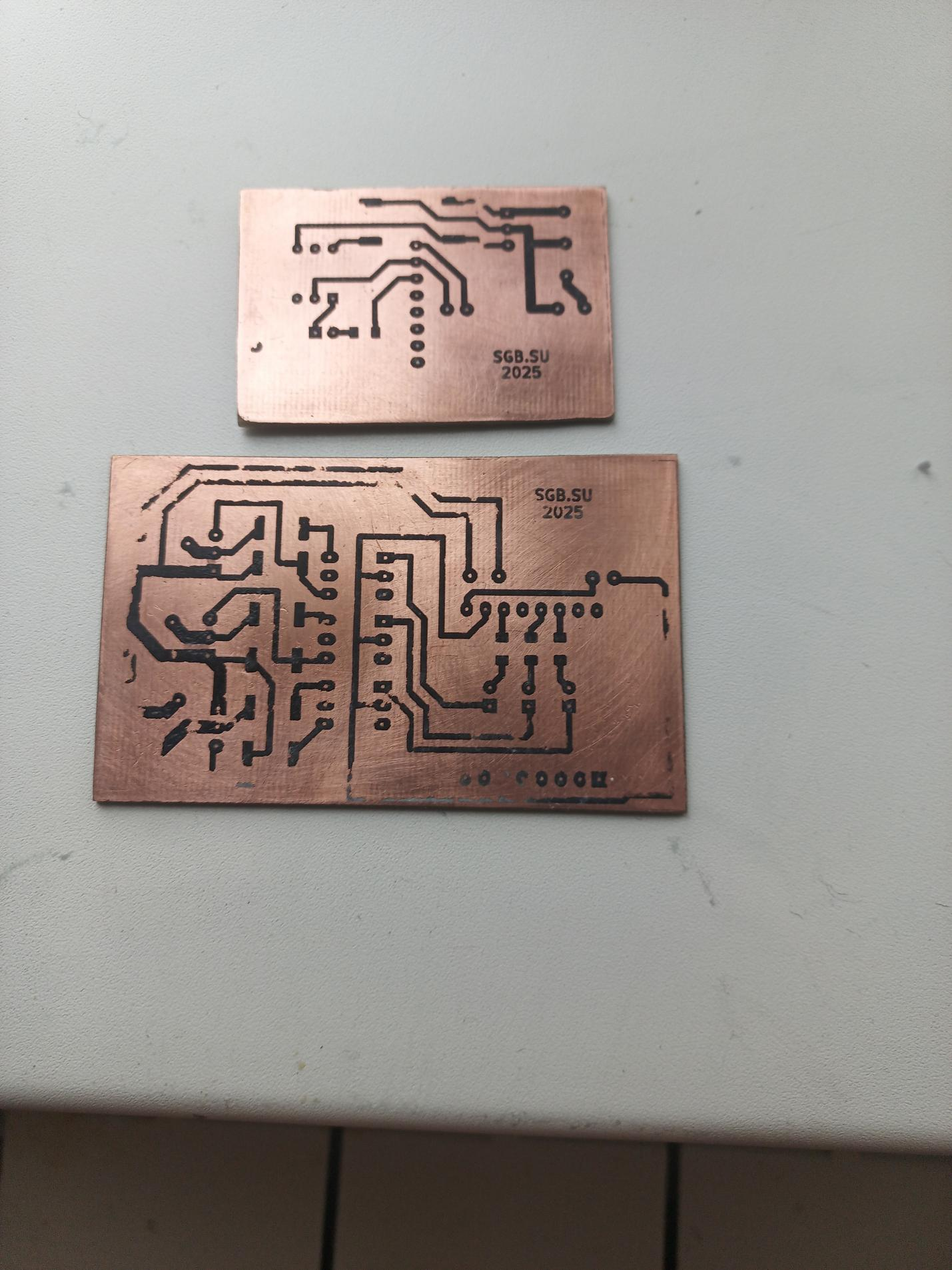

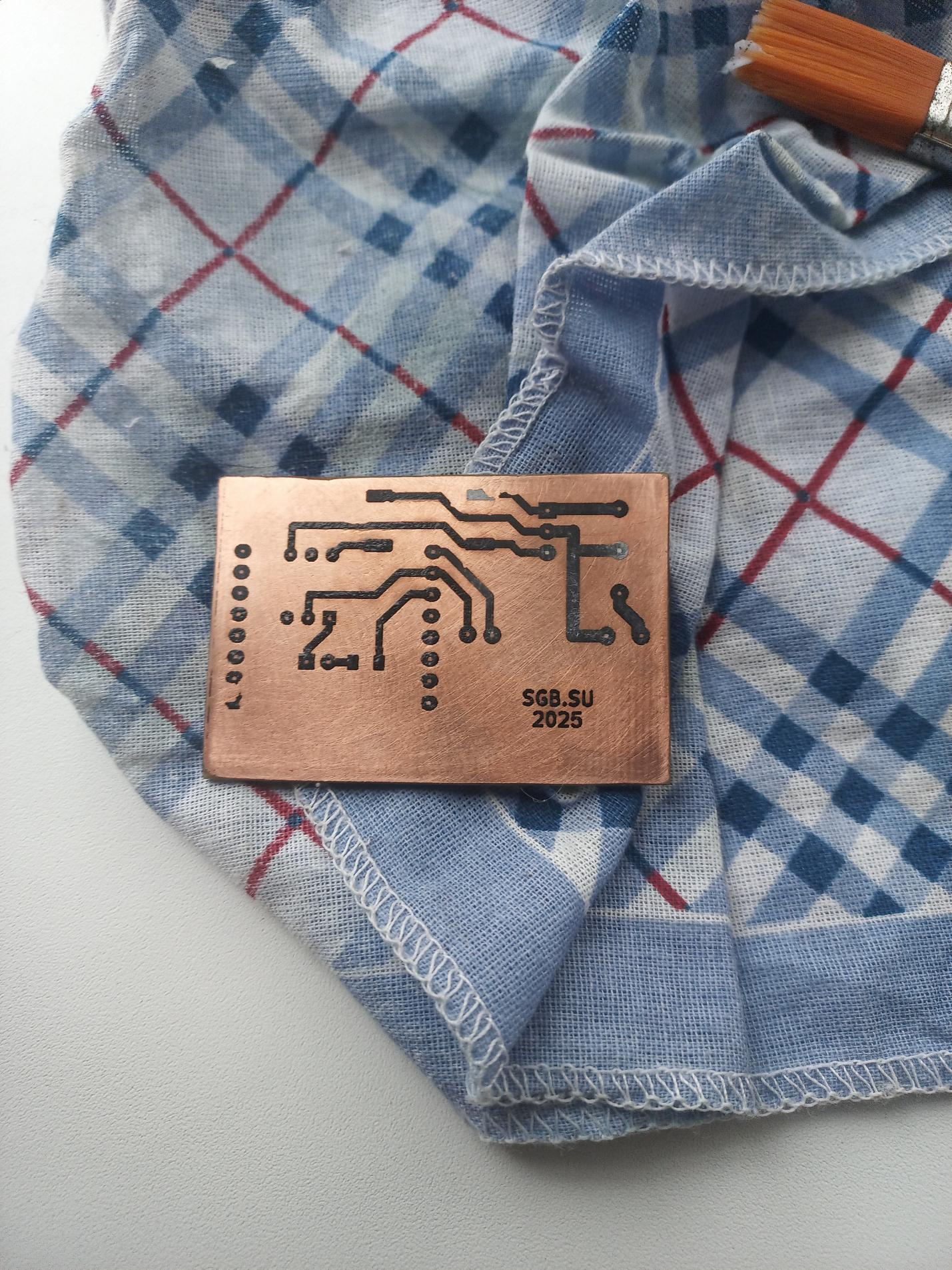

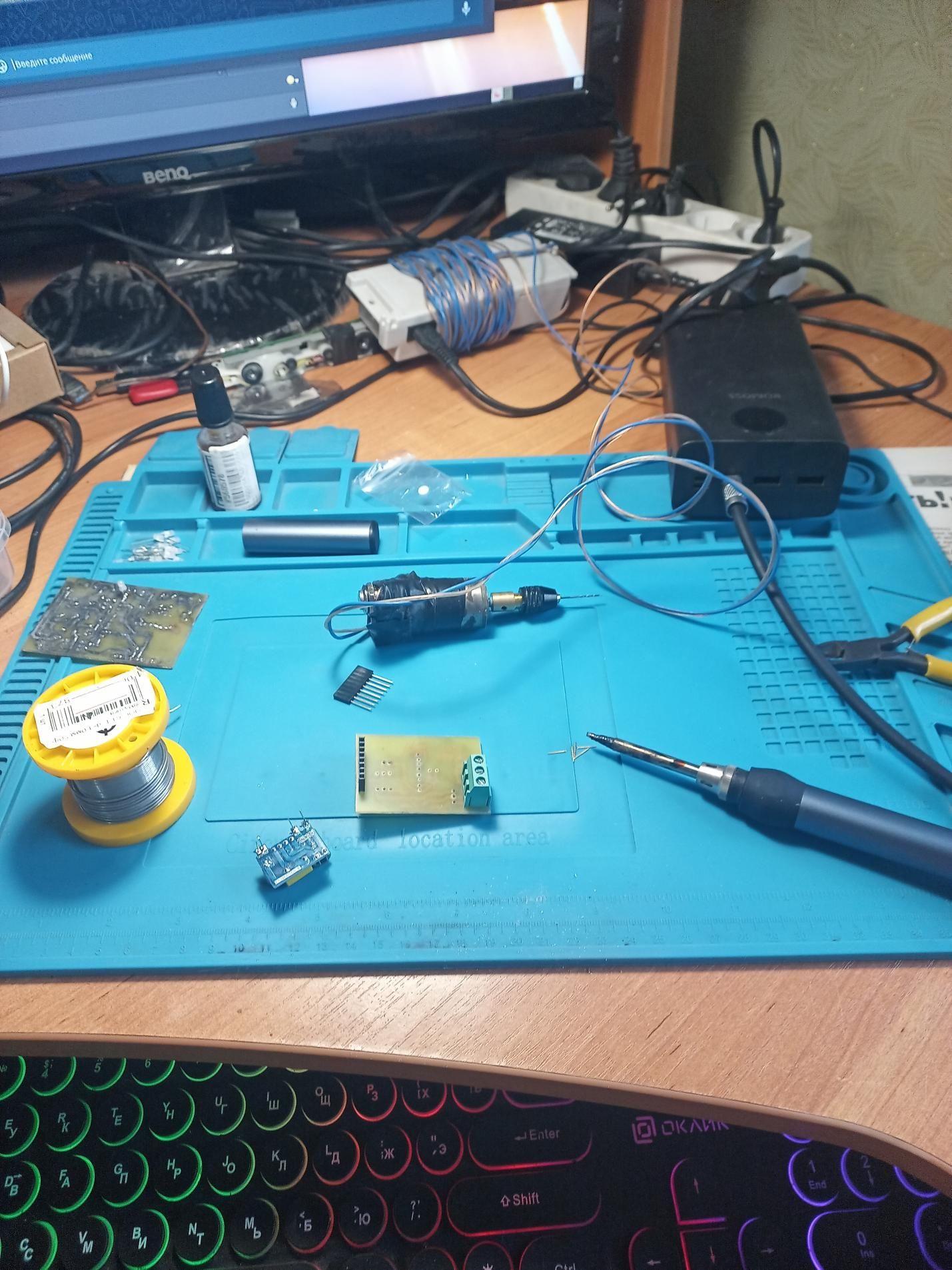

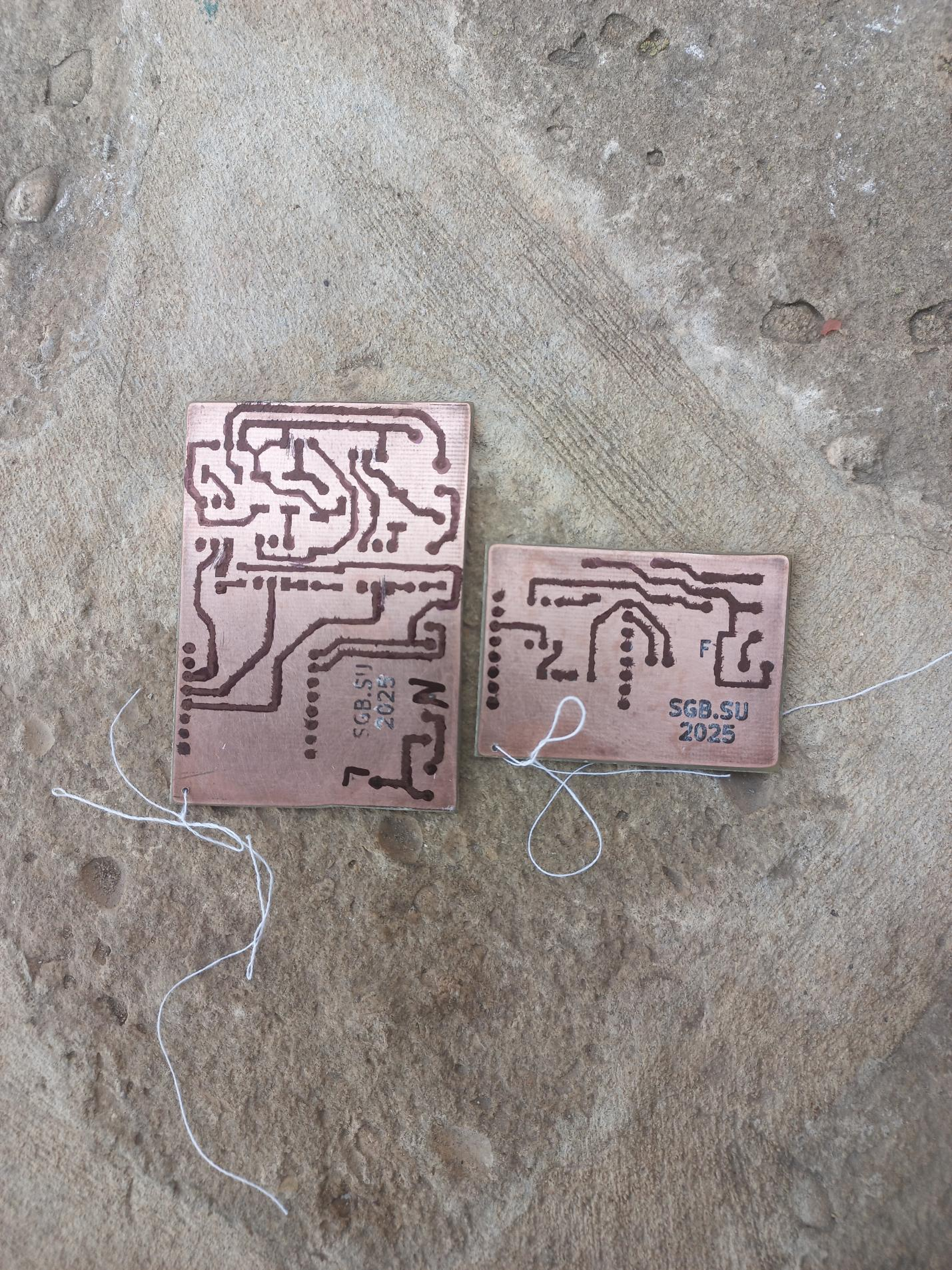

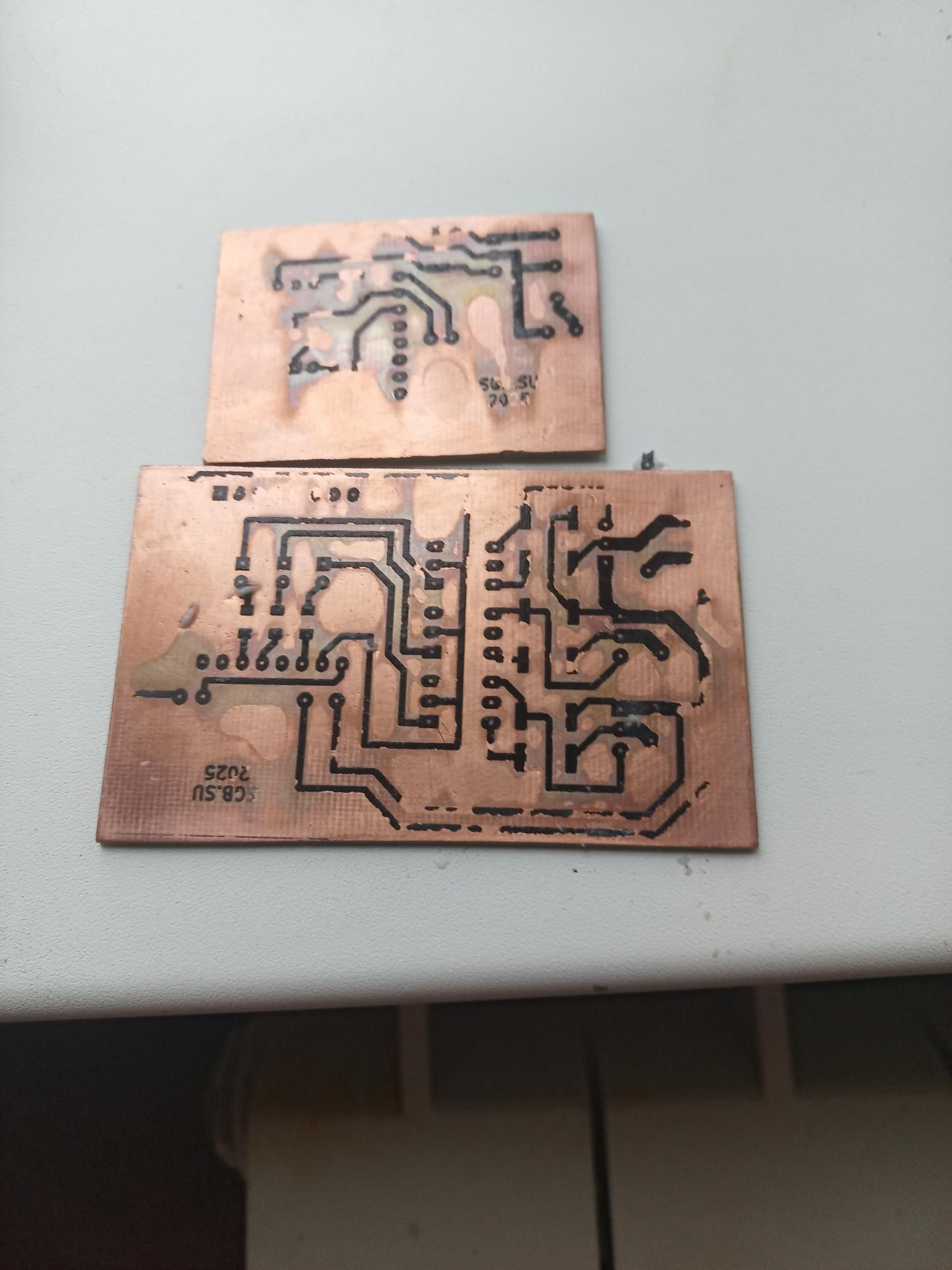

Готовые платы, осталось просверлить
отверстия, залудить дорожки и... «Иии...»,
хотя нет... Про «Иии..» позже =))

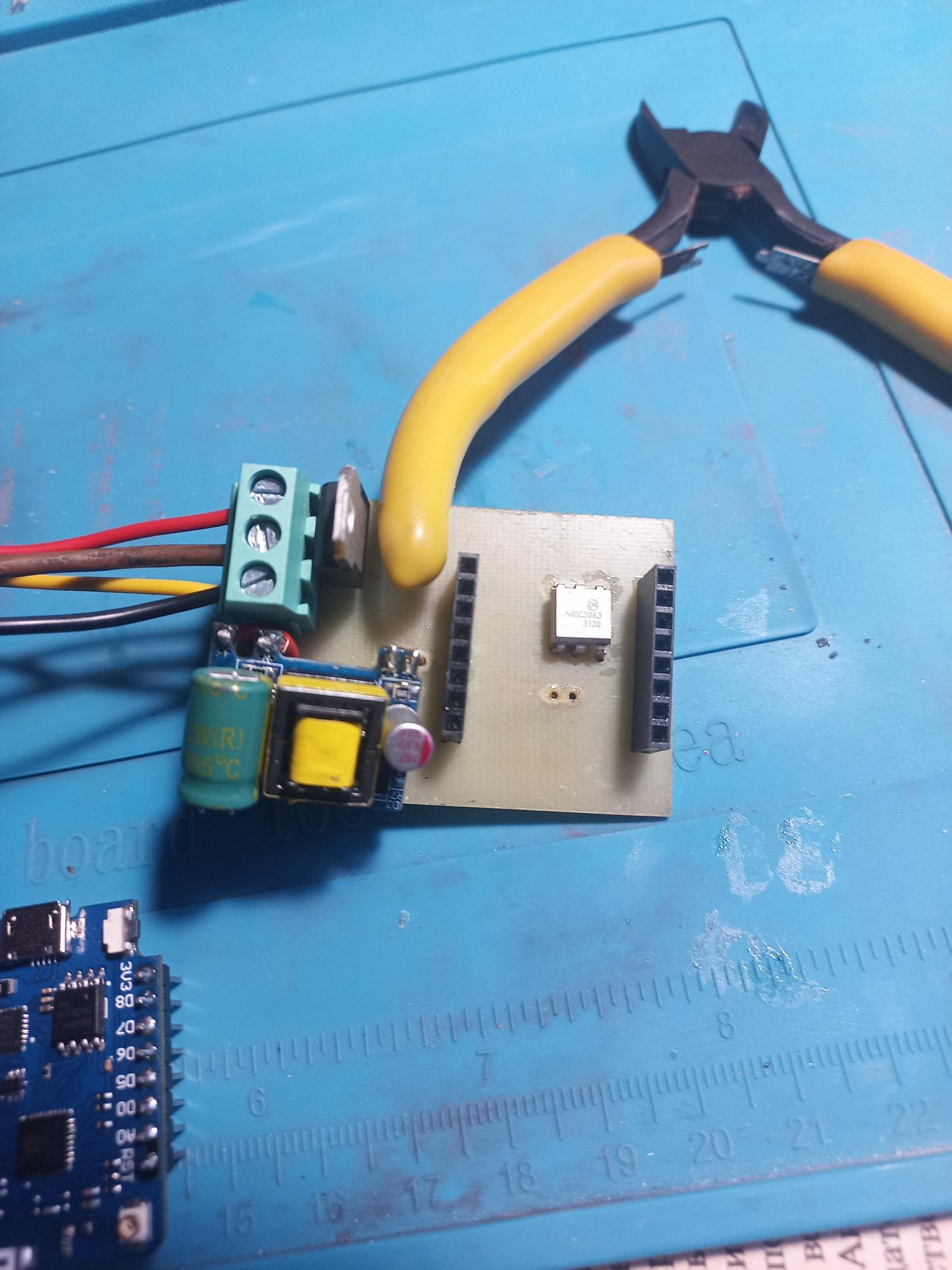

Пробные запуски, ниже:
МК отчаянно не хотел работать, выяснил
что в «Цоколёвке» ESP8266,
полная неразбериха... Выясняется то, что
одной из команд «Дёрганья Ножками»
дёргал «FLASH-память»...
Вот оно и не хотело корректно работать..
далее всё начало корректно
работать:
Тестовая плата, из-за «неразберихи» в
цоколёвки Pin_ов esp8266,
далее не пригодна к эксплуатации,
пришлось рисовать новые:

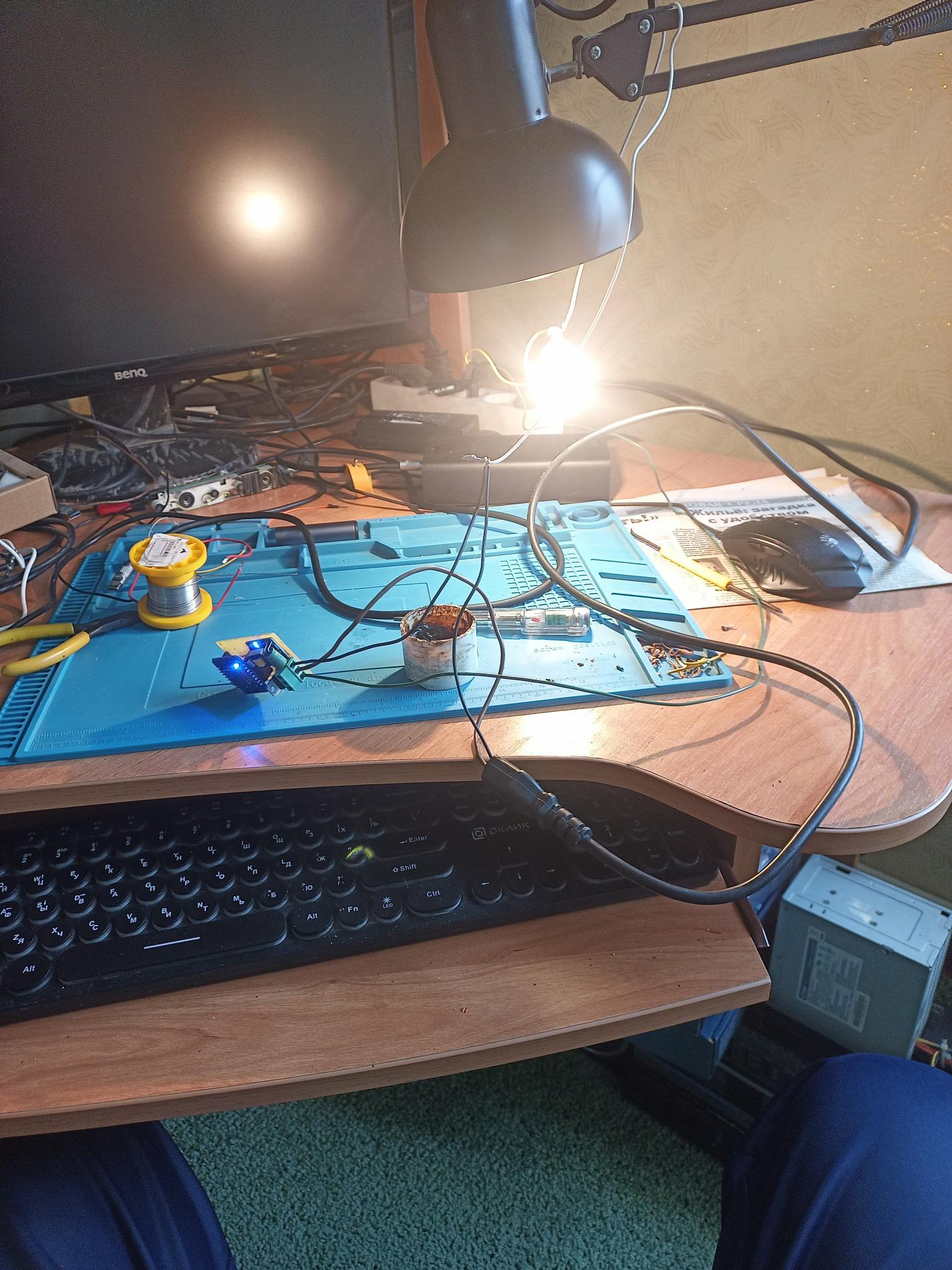

Долго выяснял(три пробитых симистора),
почему собственно идёт пробой оного
на одном из каналов, хотя замыкания
нигде нет, пробные пуски:

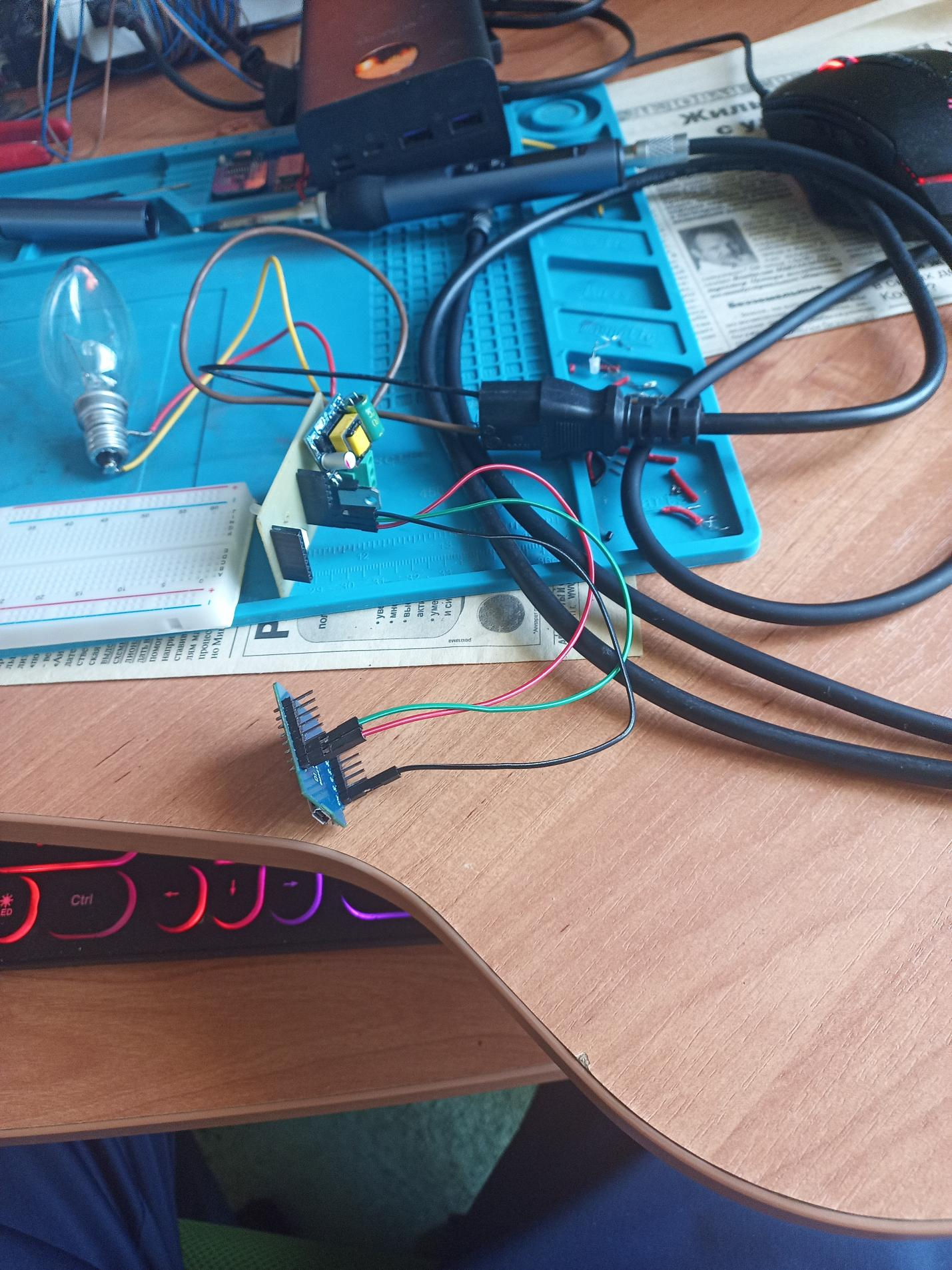

одно канальное реле без проблем:
«ссылка на видео reley_1.mp4»

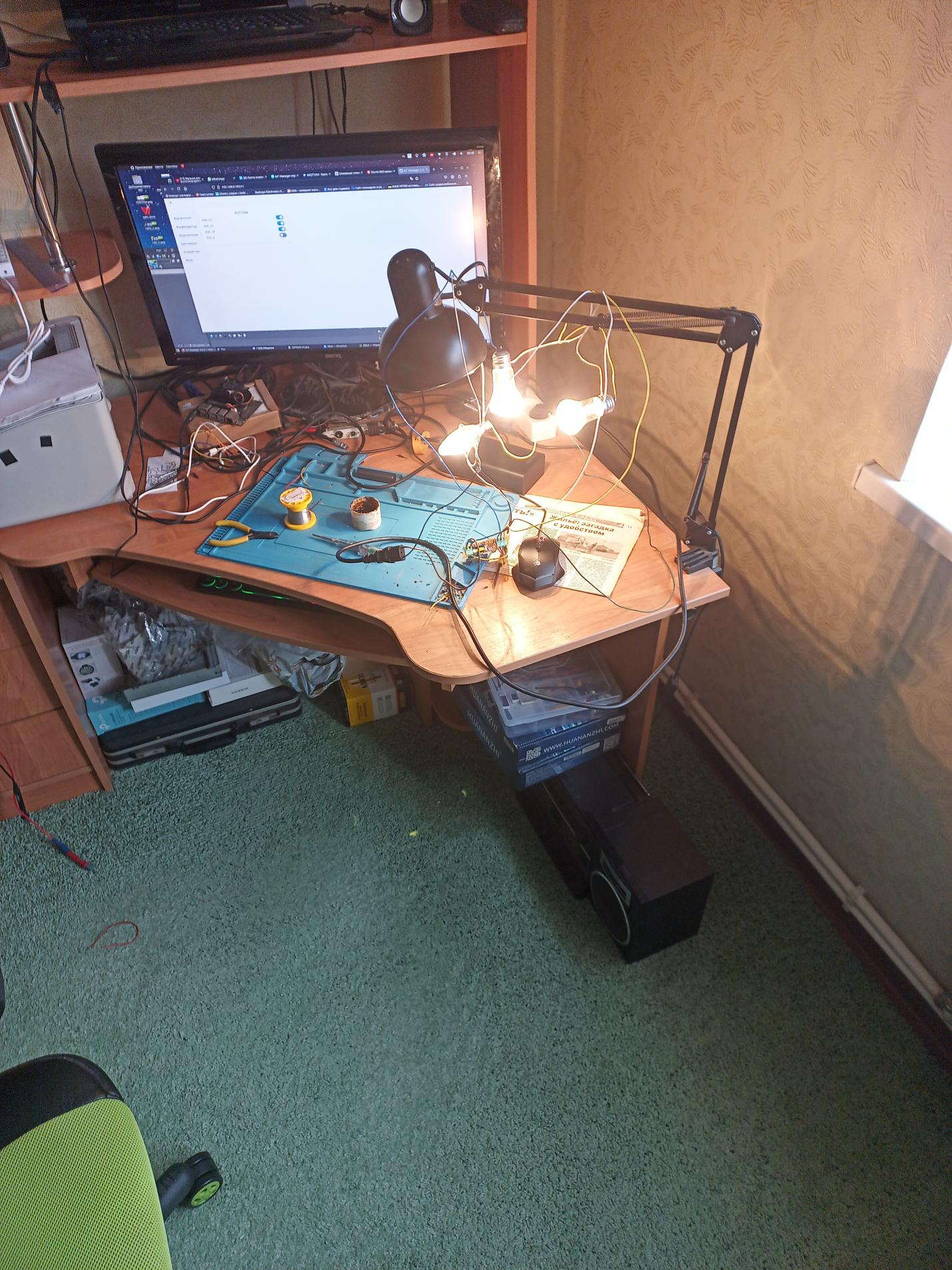

Гирлянда зажглась, и отлично слушается
команд, а значит: РЕЛЕ готово к
эксплуатации))
Ниже
трёхканальное реле:
И одно канальное:
Всем успехов в Ваших начинаниях ;))
